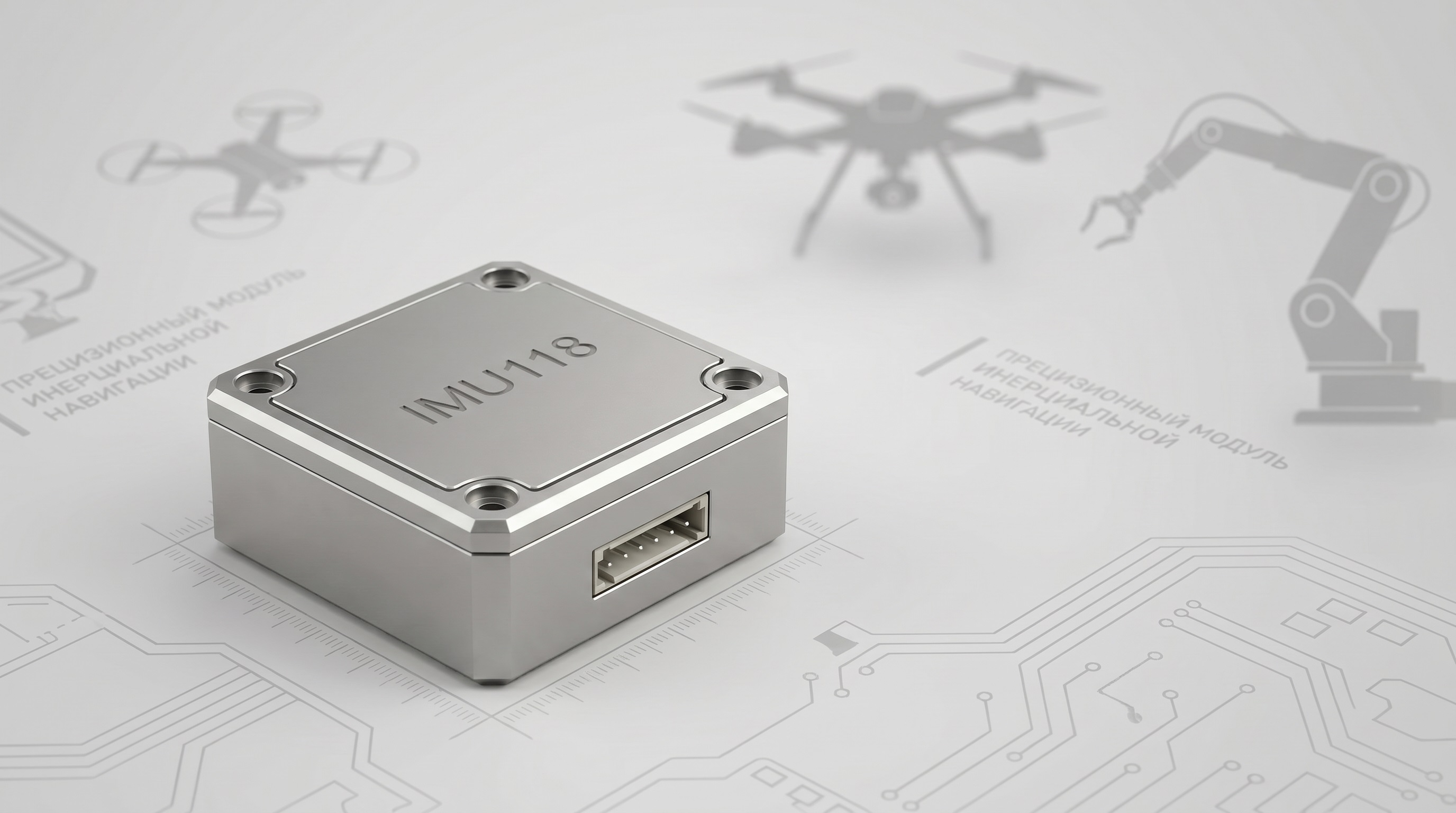

6-осевой IMU: AGV/AMR, стабилизация, навигационный контур с UART
Страница моделиIMU — инерциальные модули для измерения движения
Инерциальный модуль измеряет угловые скорости и ускорения платформы или узла — дополнение к энкодеру на валу привода. Линейка Kavatronic: IMU118 (UART, 200 Гц) и IMU488 (SPI, до 2 кГц). Ниже — каталог моделей, сводное сравнение по интерфейсу и частоте, материалы по интеграции в узел.
Модели линейки IMU
Сравнение IMU118 и IMU488
Таблица для предварительного выбора по интерфейсу, частоте выдачи и классу динамики. Не заменяет datasheet; точные Allan deviation, разводку и протокол — на страницах моделей.
| Модель | Интерфейс | Частота данных | Сенсоры | Гироскоп | Акселерометр | Класс применения |
|---|---|---|---|---|---|---|
| IMU118 | UART + PPS | 200 Гц (фикс.) | 6-осевой (gyro + accel) | ±500°/s | ±16g | AGV/AMR, мобильные платформы, стабилизация |
| IMU488 | SPI + UART | SPI до 2 кГц; UART до 1000 Гц | 9-осевой + барометр | ±2000°/s | ±32g | Контур движения, многоосевая робототехника, ЧПУ |
Параметры приведены для ориентировочного подбора. Питание: IMU118 — 5 В; IMU488 — 3.3 В. Финальный выбор — по требованиям к задержке, точности, EMI и месту установки в узле.
Роль IMU в архитектуре узла (связь с контроллером, приводами, питанием) — technical page IMU.
Инженерные материалы
- IMU в мехатронном узле — роль, интерфейсы, интеграция (technical layer).
- Анатомия сервомодуля — контекст узла: когда нужна инерциальная обратная связь помимо энкодера.
- Сервоприводы KVT — исполнительный контур, с которым IMU работает в одной системе.
- IMU для защиты механики и точности — когда энкодера на валу недостаточно, фьюжн и алгоритмы выживания.
- IMU в навигации и выживании AGV/AMR — слепые зоны лидара, EKF, задержки шин.
- Safety-архитектура и цепочка поставок — IQC, стресс-тесты, STO/OSSD для AGV/AMR.
Роль IMU в мехатронном узле
IMU не заменяет энкодер на валу: она даёт состояние корпуса или платформы в пространстве. Для проектирования контура стабилизации и навигации см. technical page направления.
Частые вопросы
- Чем IMU118 отличается от IMU488?
- IMU118 — компактный 6-осевой модуль, UART + PPS, 200 Гц, 5 В — типичный выбор для AGV и стабилизации. IMU488 — расширенный набор сенсоров, SPI до 12 МГц, внутреннее обновление до 2 кГц — для контуров с жёсткими требованиями к частоте и динамике.
- Как выбирать IMU по частоте и интерфейсу?
- Оцените задержку контура и пропускную способность MCU: UART 200 Гц достаточен для многих мобильных задач; SPI 2 кГц — когда инерциальные данные входят в быстрый контур движения или диагностику вибраций.
- Как IMU интегрируется с контроллером и сервоприводами?
- IMU подключается к Master Controller или ПЛК; сервоприводы KVT закрывают оси по шине TTL/RS-485. IMU участвует в оценке наклона, ускорений и компенсации, не дублируя измерение на валу.
- Можно ли использовать IMU в промышленной среде с вибрациями?
- Оба модуля — промышленный температурный диапазон; критичны жёсткое крепление, экранирование и программная фильтрация. IMU488 указан на высокую ударостойкость — уточняйте монтаж под вашу механику.
